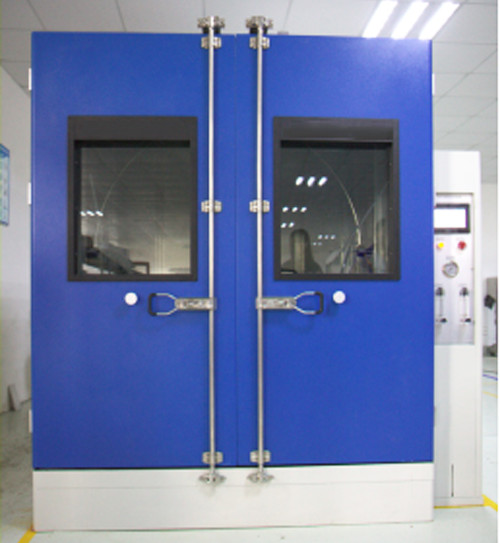

Tester di resistenza all'acqua del controller PLC della macchina di prova impermeabile LIYI R800mm
Campi di applicazione generali:
La camera di prova impermeabile per test R800mm IEC60529 IPX3-4 per grandi campioni con controller PLC viene utilizzata per lampade da esterno, elettrodomestici, accessori automobilistici e altri prodotti elettronici ed elettrici.
Funzione dell'attrezzatura:
La funzione principale della camera di prova impermeabile R800mm IEC60529 IPX3-4 per grandi campioni con controller PLC è quella di testare le proprietà fisiche e altre proprietà correlate di prodotti elettronici ed elettrici, lampade, armadi, componenti elettrici, automobili, motocicli e loro componenti in condizioni simulate condizioni meteorologiche piovose.Dopo il test, le prestazioni del prodotto possono essere giudicate mediante verifica, in modo da facilitare la progettazione, il miglioramento, la verifica e l'ispezione in fabbrica del prodotto.
Standard:
IEC60529:1989+A1:1999+A2:2013
Caratteristiche:
1. Adatto per i requisiti di prova di resistenza all'acqua IPX3 e IPX4.
2. Struttura della macchina: struttura a doppio pilastro, facile installazione, rotazione regolare del tubo oscillante.
3. Il guscio e il giradischi dell'attrezzatura sono tutti realizzati in lamiera di acciaio inossidabile SUS304#, che non arrugginisce a lungo.
4. Il serbatoio dell'acqua è installato nel telaio, la valvola a galleggiante del livello dell'acqua è installata nel serbatoio dell'acqua per controllare automaticamente l'ingresso dell'acqua e viene fornito il rilevamento dell'allarme del livello dell'acqua alto e basso per prevenire efficacemente l'asciugatura e il danneggiamento della pompa dell'acqua .
5. Azionamento dell'oscillazione: servomotore Panasonic importato (il servomotore presenta i vantaggi della velocità e dell'angolo dell'oscillazione a basso rumore e precisi).
6. Azionamento del giradischi: utilizzando un motore passo-passo domestico di alta qualità, la velocità e l'angolo possono essere impostati sul touch screen, regolabili in modo preciso all'interno della gamma standard e possono controllare automaticamente la rotazione in avanti e all'indietro (adatto per il test di elettrificazione del campione, impedire l'avvolgimento).
7. Il tempo di prova può essere impostato su 0-999 min (regolabile);la potenza del campione può essere controllata dal programma: spegnimento (0-999 min) - accensione (0-999 min) - spegnimento (0-999 min) - spegnimento (0-999 min), adatto per il campione nel test.
8. Funzione touch screen:
A.“IPX3 test”: test secondo la condizione di test IPX3 dello standard.
B.“test IPX4”: test secondo la condizione di test IPX4 dello standard.
C. "Test personalizzato": in base alle esigenze dell'utente, il test può essere eseguito in base alle esigenze dell'utente.È possibile impostare il tempo di prova, l'angolo di pioggia, la velocità di oscillazione e la velocità della piattaforma girevole.
9. I componenti di controllo principali sono touch screen da 7 pollici + PLC Panasonic.I componenti elettrici sono marchi importati come LS e Omron.Il processo di cablaggio soddisfa i requisiti delle norme nazionali.La disposizione del pannello è ragionevole, il cablaggio è solido e la marcatura è chiara.
10. Misure di filtrazione: i filtri standard ad alta precisione possono filtrare le impurità nell'acqua del rubinetto;gli elementi filtranti possono essere sostituiti regolarmente.
11. Il telaio è dotato di spa integrata
Specifiche:
Parametri della struttura | ||
Dimensioni del tubo oscillante | R600mm | R800mm |
Dimensioni della camera interna | L1300*D1300*H1300mm | L1700*D1700*H1700mm |
Dimensione complessiva | L2100*D1920*H2150mm | L1800*D1520*H1950mm |
Dimensione dell'ugello spray | D0.4mm | |
ID tubo oscillante | 15 mm | |
Esempio di dimensioni del giradischi | D800mm | |
Parametri di funzione | ||
Flusso d'acqua | 0-6 l/min | |
Esempio di carico del giradischi | 70kg | |
Esempio di altezza della piattaforma girevole | personalizzare | |
Esempio di velocità del giradischi | 1-5 giri/min (regolabile) | |
Metodo di tornitura | Transizione sempre positiva/negativa | |
Angolo di oscillazione | 120º(IPX3), 350º(IPX4) o personalizzato | |
Velocità di oscillazione | 240° avanti e indietro 4S, 720° avanti e indietro 12S (controllo di precisione) o personalizzato | |
Parametri elettrici | ||
Fonte di potere | 220V | |
Tasso di potenza | 1,0 kW | |
Protezione di sicurezza | Protezione da perdite, protezione da mancanza d'acqua e protezione da cortocircuito |
